技术描述

在溶剂回收和VOC处理中，机械压缩制冷(3℃、-30℃和-70℃)可以回收70~80%的溶剂和VOC,但不能达标排放。机械制冷+液氮冷凝组合即能满足排放要求,又能大幅度降低液氮消耗。通常机械制冷冷凝置于液氮冷凝单元之前,或利用工厂富裕冷冻水,通过三级冷凝,将大部分溶剂或VOC分级冷凝回收,然后进入液氮冷凝进行末端处理,达标后排放。

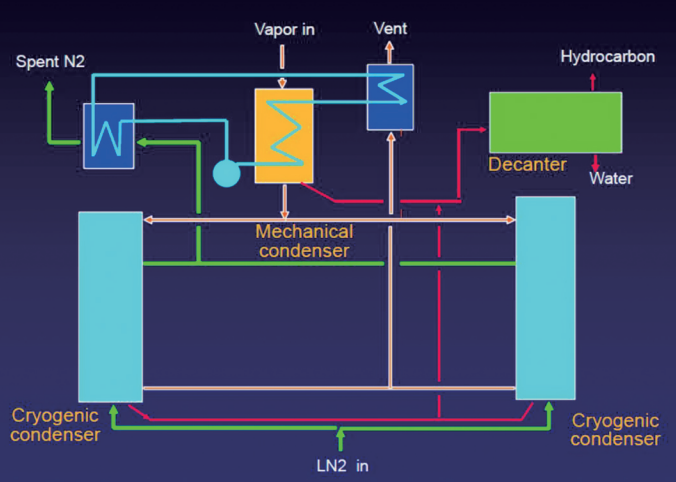

机械制冷+液氮冷凝组合工艺流程示意图

技术特点

◆ 液氮冷凝仅作为机械制冷的补充,液氮消耗小,运行成本低

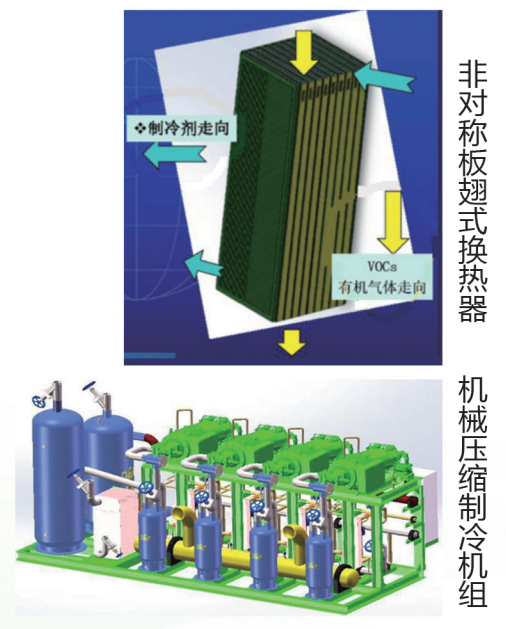

◆ 非对称板翅式换热器较好地解决了冷凝过程中冰堵问题

◆ 可分级冷凝,回收不同溶剂再利用

◆ 采用PLC控制,自动化程度高

◆ 具有故障警报及应急处置能力

◆ 机械制冷冷凝还可灵活与活性炭吸附组合,满足客户条件和要求

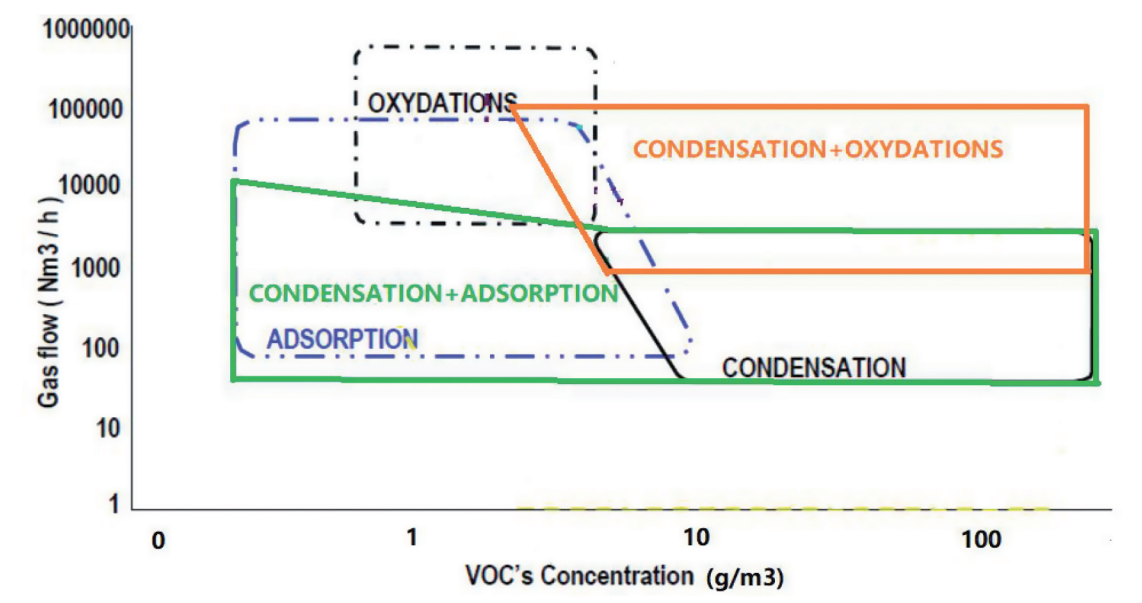

VOC液氮冷凝及组合回收工艺适用范围及选型

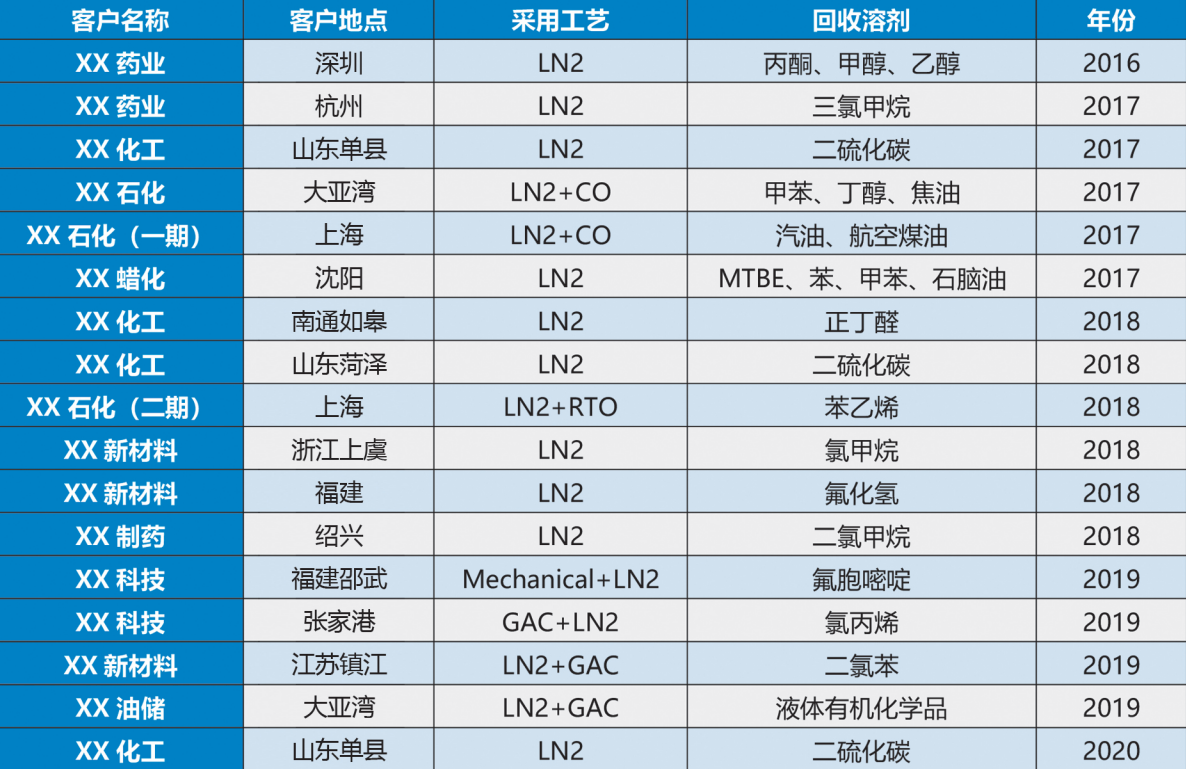

VOC液氮冷凝及组合工程案例

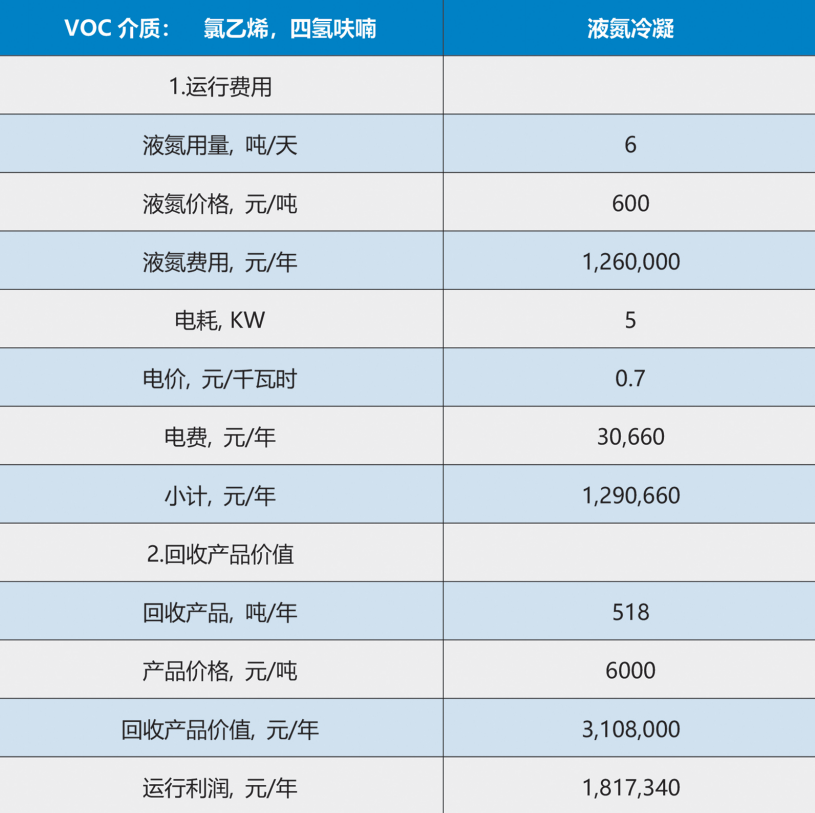

典型VOC液氮冷凝回收经济模型

说明:
◆ 如氮气回收使用,运行利润则为310万/年

◆ 以年运行350天计算;
