活性炭吸脱附系统(蒸汽脱附)技术描述

VOC尾气在风机作用下进入活性炭吸附罐,在范德华力的作用下，有机物被吸附到活性炭的微孔之中，活性炭吸附饱和后用高温蒸汽进行脱附再生。采用一台活性炭吸附罐进行一级吸附，一台活性炭吸附罐进行二级吸附,经过两级吸附后的尾气直接排放，另一台活性炭吸附罐进行脱附后备用。脱附岀的VOC溶剂经冷凝回收系统回收后回用。

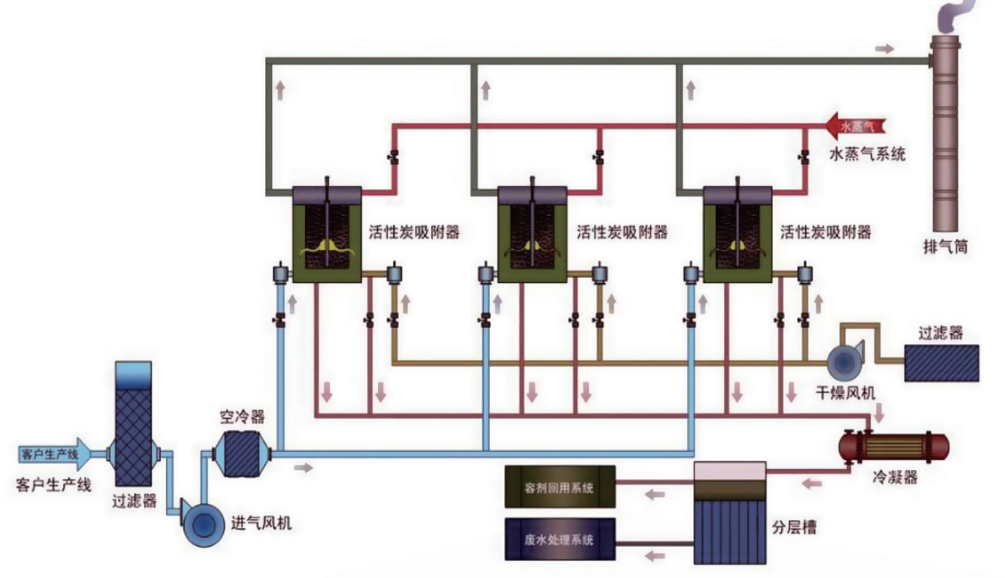

活性炭吸脱附系统(蒸汽脱附)工艺流程示意图

技术特点

◆ 吸附效率高,处理效果稳定

◆ 投资少，运行成本低

◆ 采用PLC控制，自动化程度高

◆ 操作方便，维护管理简单

◆ 能够同时处理多种混合废气

◆ VOC溶剂可回收利用具有故障警报及应急处置能力

活性炭吸脱附系统(真空脱附)技术描述

VOC尾气进入一、二级活性炭吸附罐,另一台活性炭吸附罐脱附时使用真空泵抽真空，从活性炭吸附层解吸下来的VOC进入冷凝回收工序。真空脱附系统用真空脱附取代高温蒸汽脱附,活性炭吸附罐在真空脱附完成后用氮气吹扫干净备用。

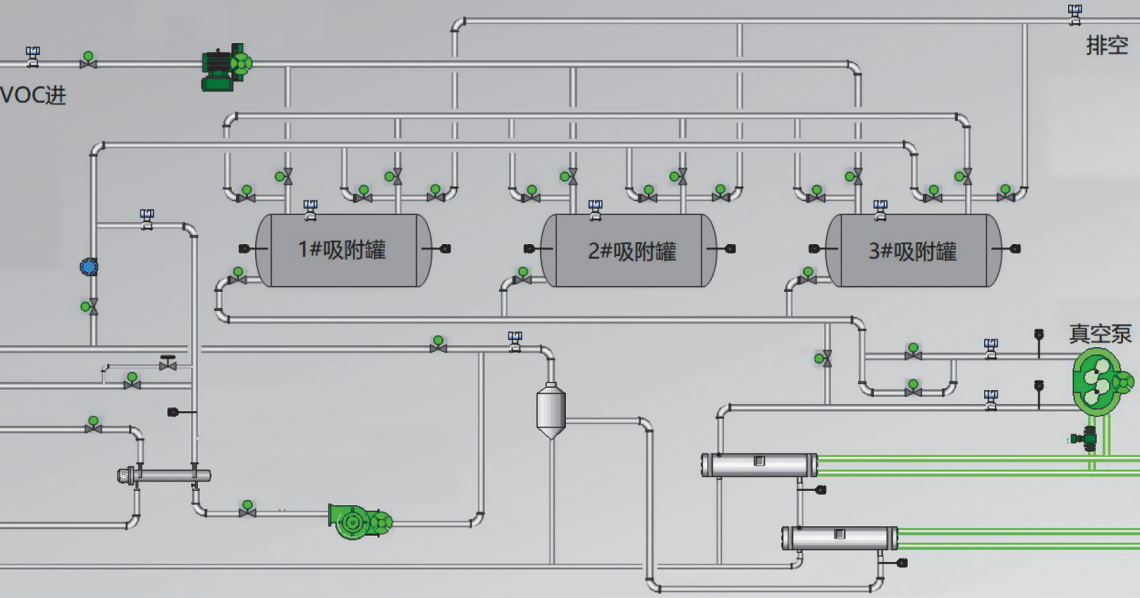

活性炭吸脱附系统(真空脱附)工艺流程示意图

技术特点

◆ 脱附效率高,系统运行安全

◆ 不产生废水，无需额外的污水处理设施

◆ 可避免水溶性气体水解对活性炭的腐蚀破坏

◆ 脱附完成无需对活性炭进行干燥

◆ 采用PLC控制，自动化程度高

◆ 操作方便，维护管理简单

◆ VOC溶剂可回收利用

◆ 具有故障警报及应急处置能力
